# Tạo L2 VPN - Client session (on-premises site)

## <mark style="color:green;">**Tổng quan**</mark> <a href="#overview" id="overview"></a>

Sau khi cấu hình các mạng của NSX Autonomous Edge, sử dụng On-Premises to Cloud Director Replication Appliance tạo client-side của L2 VPN session, mở rộng một hoặc nhiều mạng qua cloud site.

## <mark style="color:green;">Quy trình</mark> <a href="#id-2.-guidance" id="id-2.-guidance"></a>

{% stepper %}
{% step %}

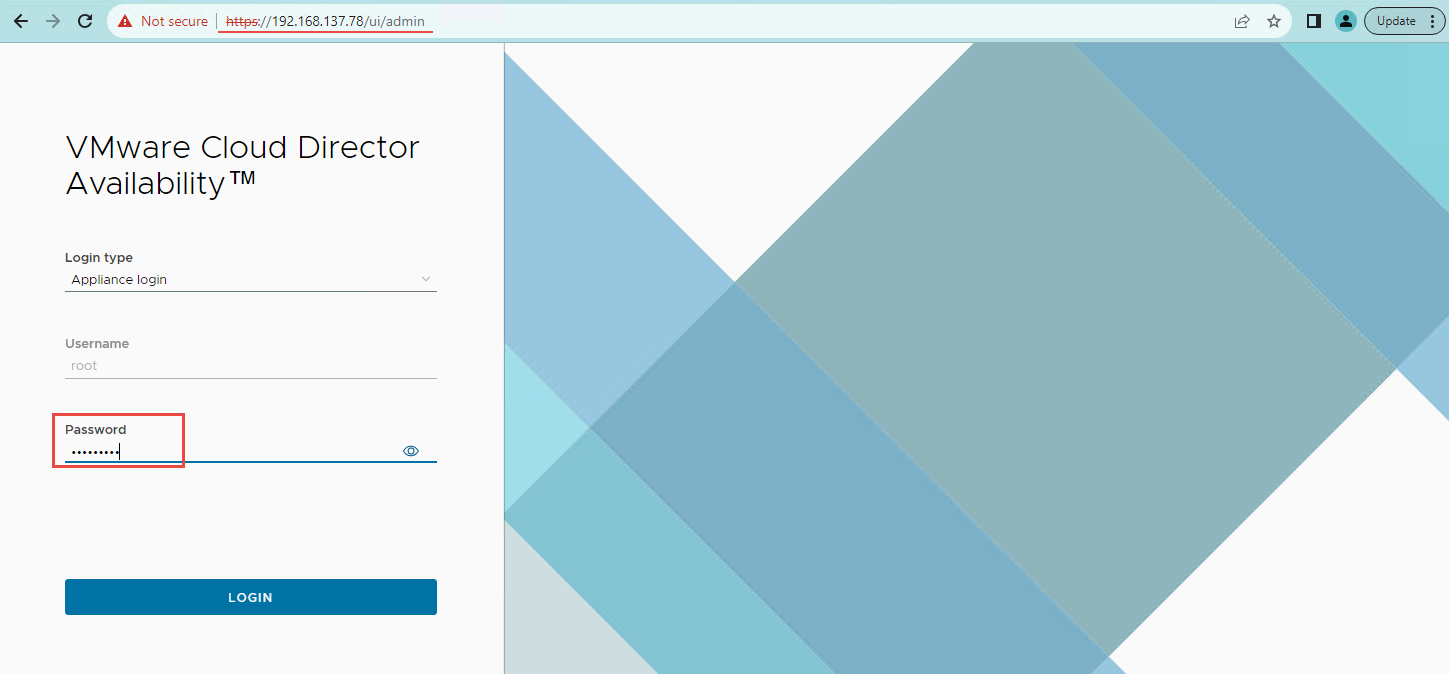

**Bước 1**: Đăng nhập vào giao diện quản lý của VMware Cloud Director Availability On-premises Appliance.

Trên trình duyệt web, truy cập [https://On-Premises-Appliance-IP-address/ui/admin](https://on-premises-appliance-ip-address/ui/admin).

Đăng nhập với tài khoản **root**.

<figure><img src="https://content.gitbook.com/content/dOZ82gj0wvhbAUlxBHpj/blobs/wdt81FZLUVhF95BbYkqz/image.png" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}
**Bước 2**: Trong bảng điều khiển bên trái, dưới phần **System**, nhấp **L2 Stretch**.
{% endstep %}

{% step %}

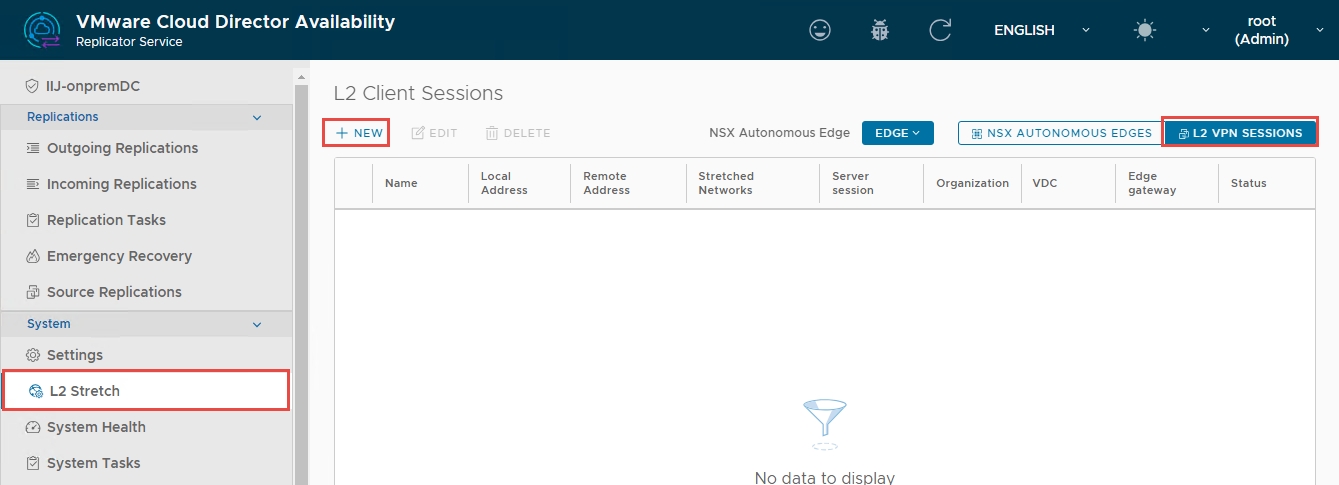

**Bước 3**: Trên trang **NSX Autonomous edges**, nhấp **L2 VPN Sessions** > **NEW**.

<figure><img src="https://content.gitbook.com/content/dOZ82gj0wvhbAUlxBHpj/blobs/nQHkSMzgN8NyVSWOO9ja/image.png" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

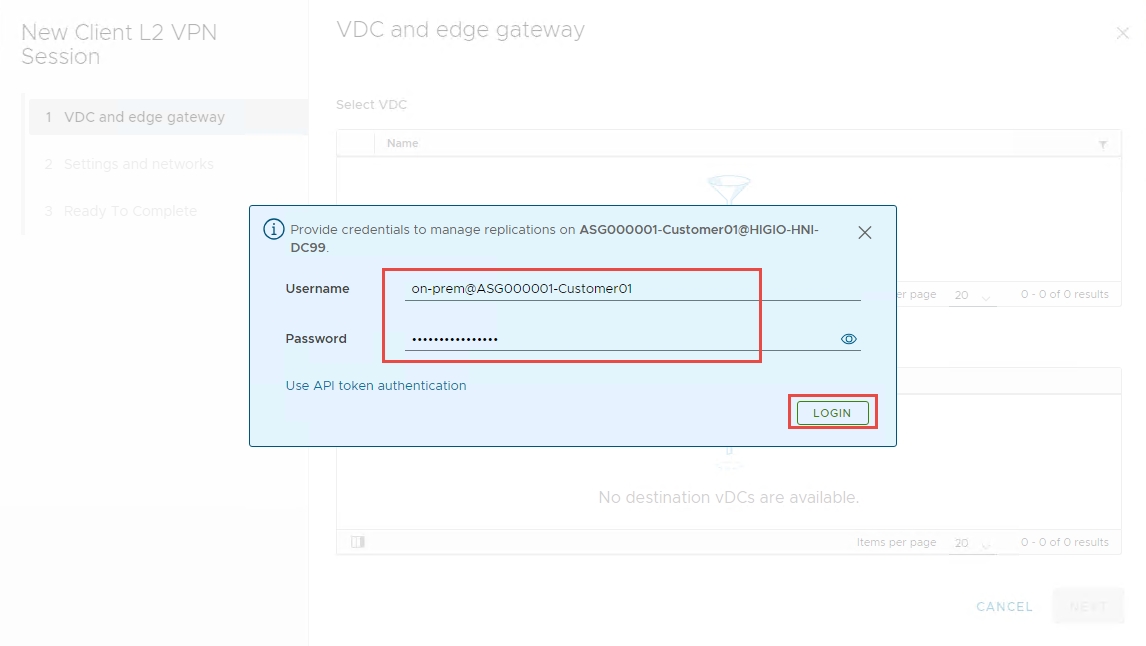

**Bước 4**: Nếu phiên người dùng của bạn chưa được mở rộng đến cloud site, nhập thông tin đăng nhập để xác thực với  cloud site.
{% endstep %}

{% step %}
**Bước 5**: Chọn cloud site virtual data center và edge gateway trên trang **VDC and edge Gateway.**

<figure><img src="https://content.gitbook.com/content/dOZ82gj0wvhbAUlxBHpj/blobs/jZaFiWeQJObVeI7CztOt/image.png" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

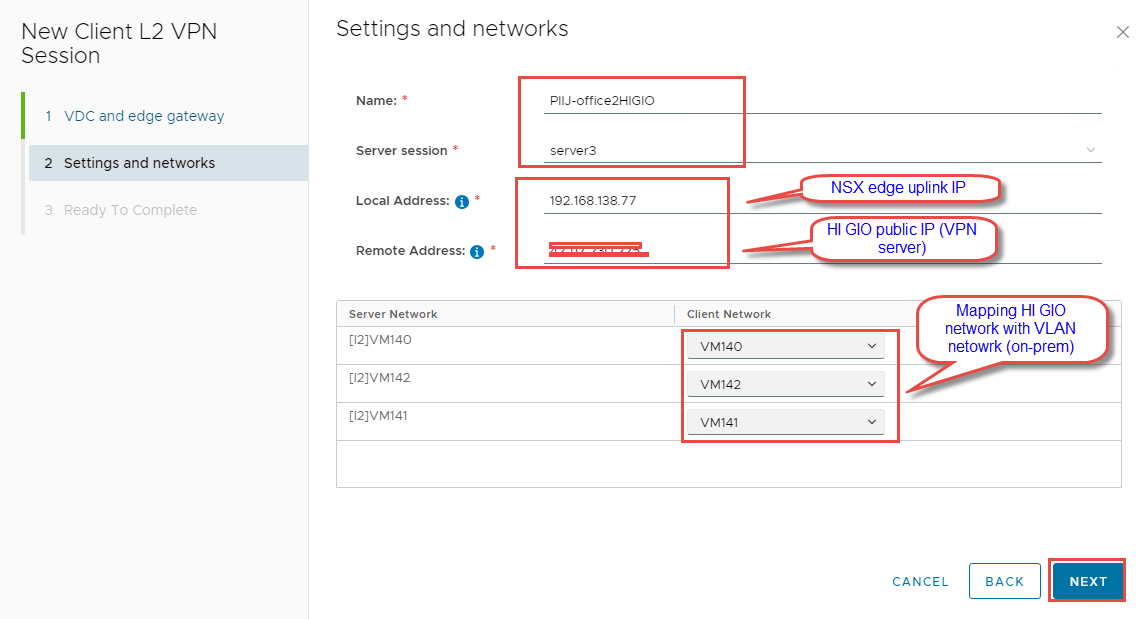

**Bước 6**: Trên trang **Settings and networks**, cấu hình L2 VPN và nhấp **Next**.

* Trong ô **Name**, nhập tên cho phiên L2 VPN client này.
* Từ menu **Server session**, chọn cloud side L2 VPN server session.
* Trong ô **Local Address**, nhập địa chỉ IP của on-premises ở phía client của L2 VPN session.\
  Địa chỉ IP local phải giống với địa chỉ IP của cổng uplink của NSX Autonomous Edge hosting client L2 VPN session.
* Trong ô **Remote Address**, nhập địa chỉ IP public của HI GIO ở server-side của L2 VPN session.
* Dưới cột **Client Network**, để tạo L2 stretch giữa các mạng, chọn mạng VLAN của on-premises.

&#x20;

<figure><img src="https://content.gitbook.com/content/dOZ82gj0wvhbAUlxBHpj/blobs/kYeItsVhpyH6kp2ExN7v/image.png" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

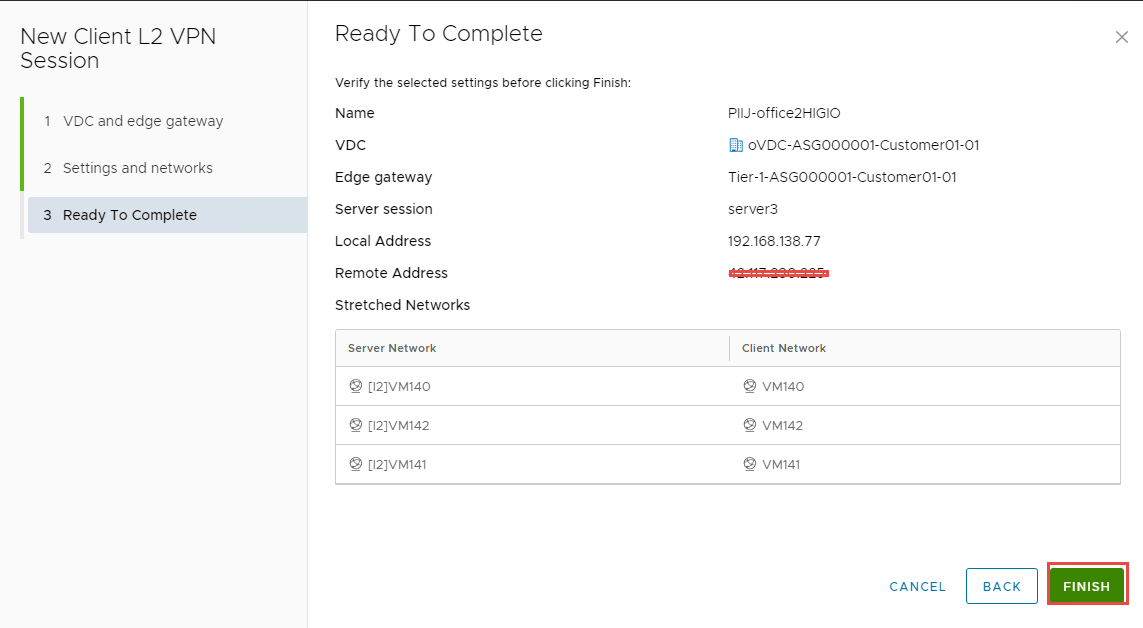

**Bước 7**: Trên trang **Ready To Complete**, xem lại và nhấp **FINISH**.

<figure><img src="https://content.gitbook.com/content/dOZ82gj0wvhbAUlxBHpj/blobs/bgM7W2CgqwmDgyhmRSjS/image.png" alt=""><figcaption></figcaption></figure>

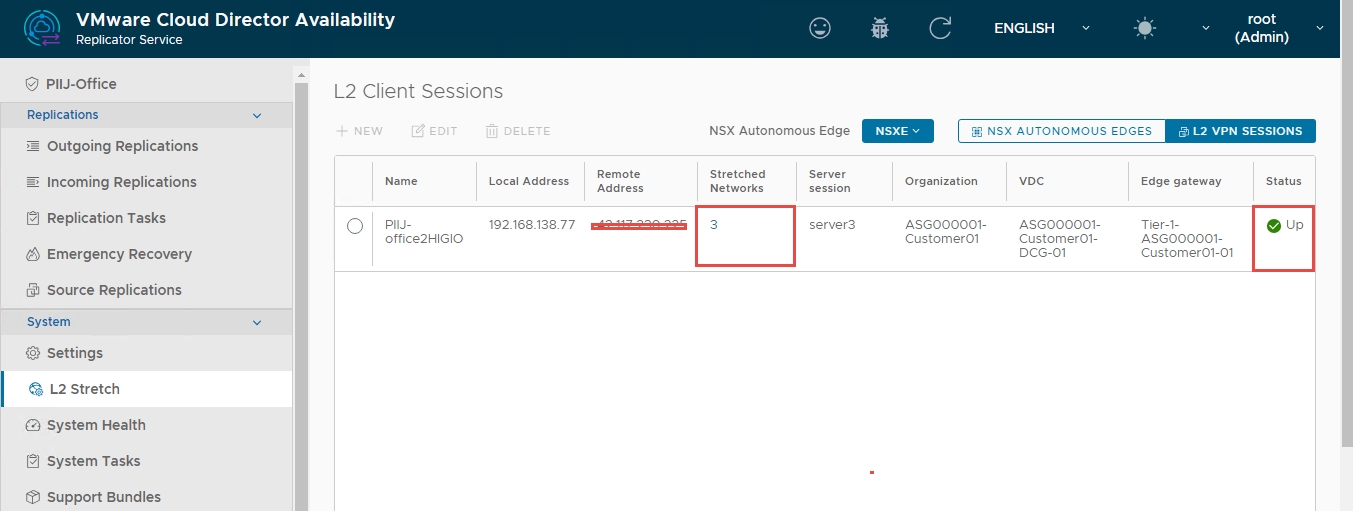

**>>>** Session L2 VPN client trên on-premises đã được tạo và L2 stretch qua site cloud đã hoàn thành.

<figure><img src="https://content.gitbook.com/content/dOZ82gj0wvhbAUlxBHpj/blobs/y2HC42DZ3TLHcZjZ0p7k/image.png" alt=""><figcaption></figcaption></figure>

&#x20; **\*\*\*Kiểm tra kết nối**

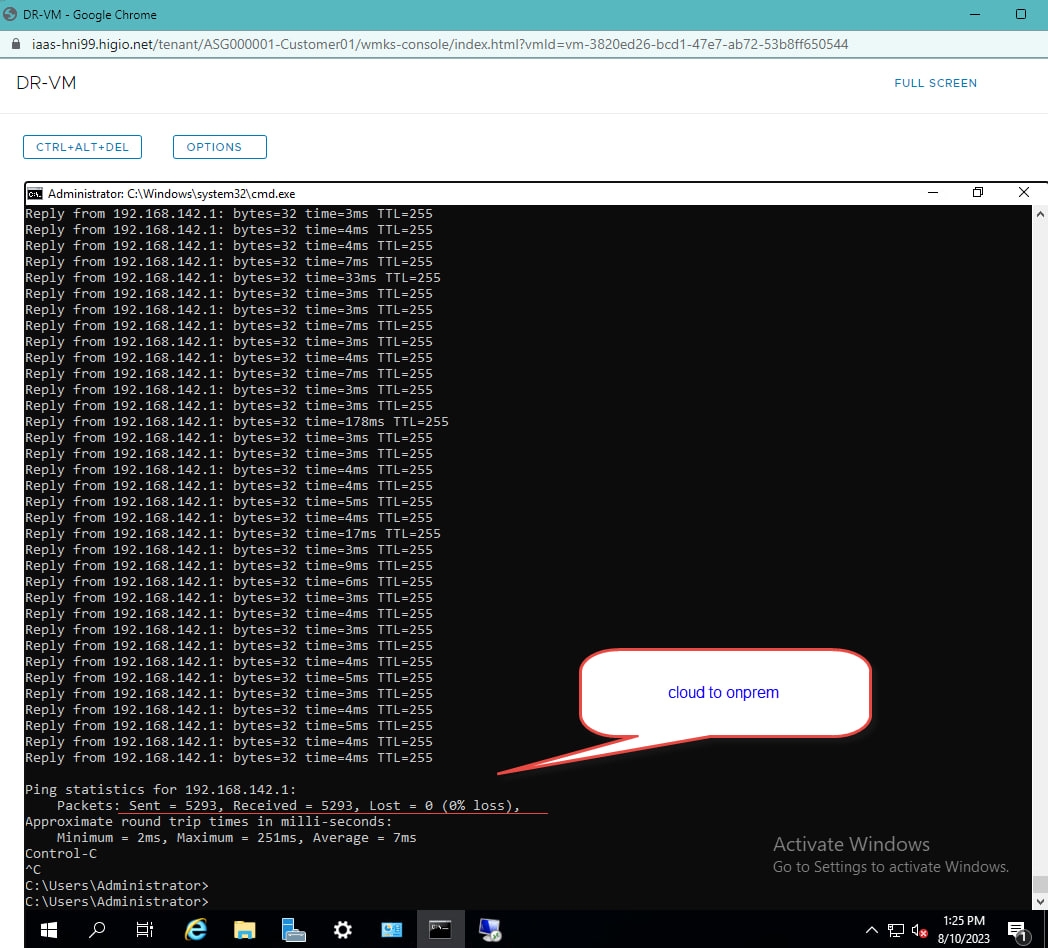

Ping đến Gateway (on-prem) từ HI GIO.

<figure><img src="https://content.gitbook.com/content/dOZ82gj0wvhbAUlxBHpj/blobs/ih2NnAvMYB1j9chDbxxH/image.png" alt=""><figcaption></figcaption></figure>

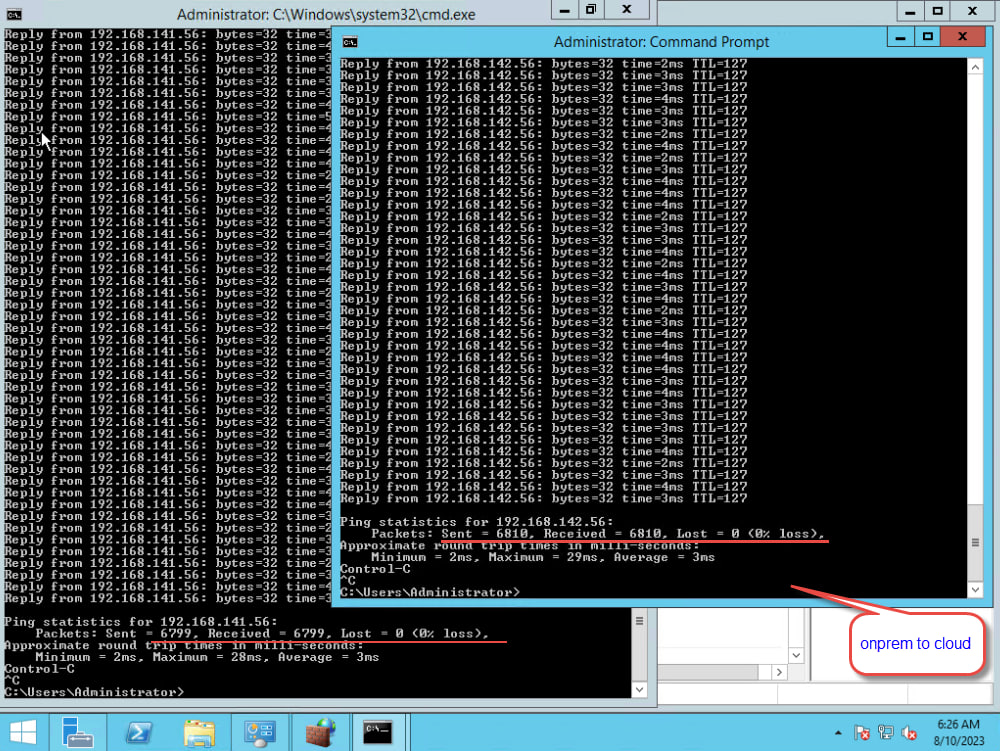

Ping đến VM của HI GIO (cùng VLAN/khác VLAN) từ on-prem.

<figure><img src="https://content.gitbook.com/content/dOZ82gj0wvhbAUlxBHpj/blobs/Zzp1lNFxFdXdiDZtVKrj/image.png" alt=""><figcaption></figcaption></figure>
{% endstep %}
{% endstepper %}
