1. Các bước tạo Kubernetes Cluster trên HI GIO Portal

Tổng quan

Tài liệu này giải thích cách tạo một Kubernetes Cluster trên HI GIO, bao gồm việc lựa chọn cấu hình, triển khai các node và khởi tạo control plane.

Quy trình

I. Điều Kiện

• Tạo mạng cho Cluster với các Static IP Pools khả dụng.

• Tạo các quy tắc Firewall và SNAT để đảm bảo các VM trong Cluster có thể truy cập internet.

• Đảm bảo tính năng HI GIO Load Balancing đã được kích hoạt.

• Đảm bảo có ít nhất một địa chỉ Public IP khả dụng.

II. Hướng dẫn thực hiện

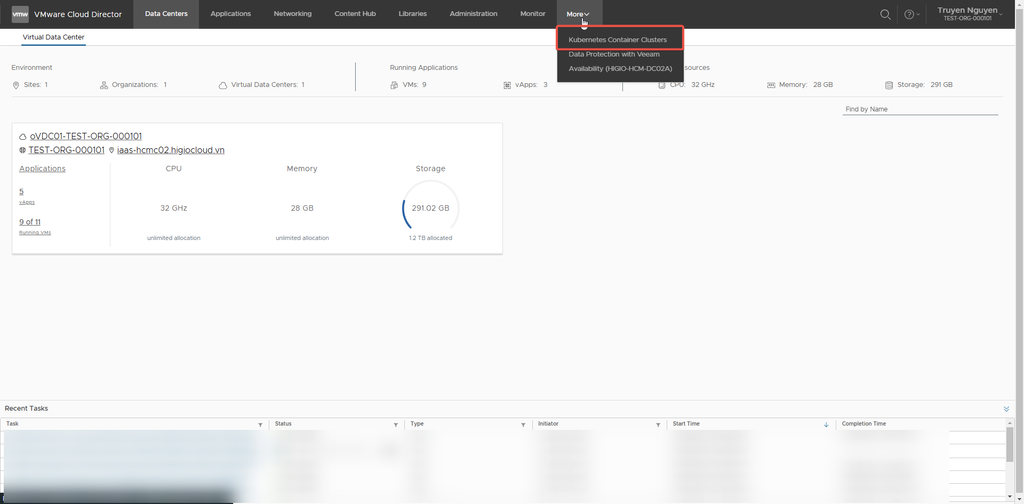

Bước 1: Đăng nhập vào HI GIO portal bằng tài khoản tenant > Click More > Kubernetes Container Clusters

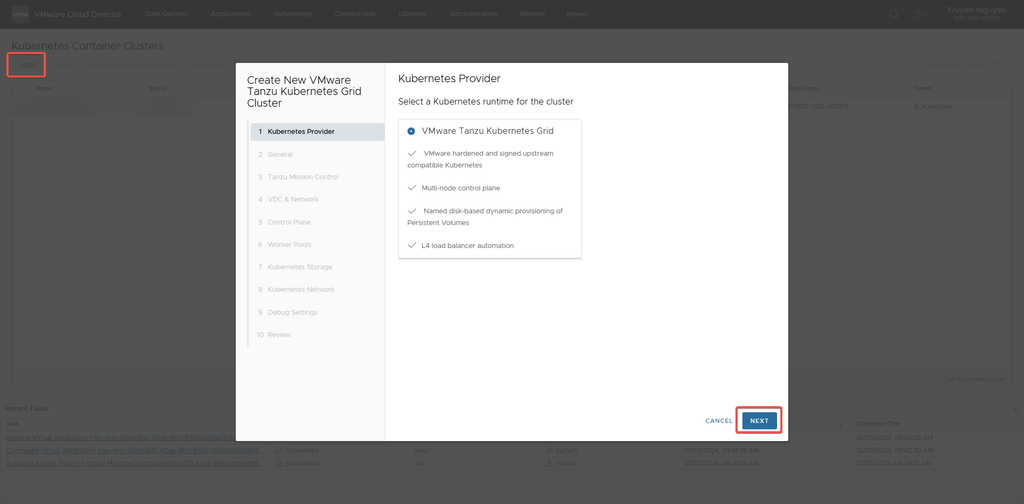

Bước 2: Bấm vào NEW và làm theo các bước tạo để hoàn tất quá trình tạo mới HI GIO Kubernetes cluster.

• Nhấn NEXT

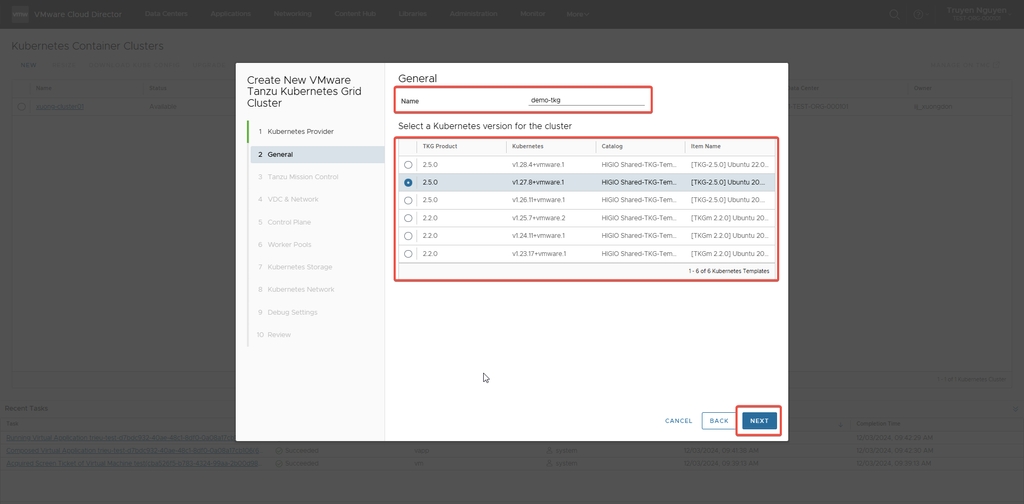

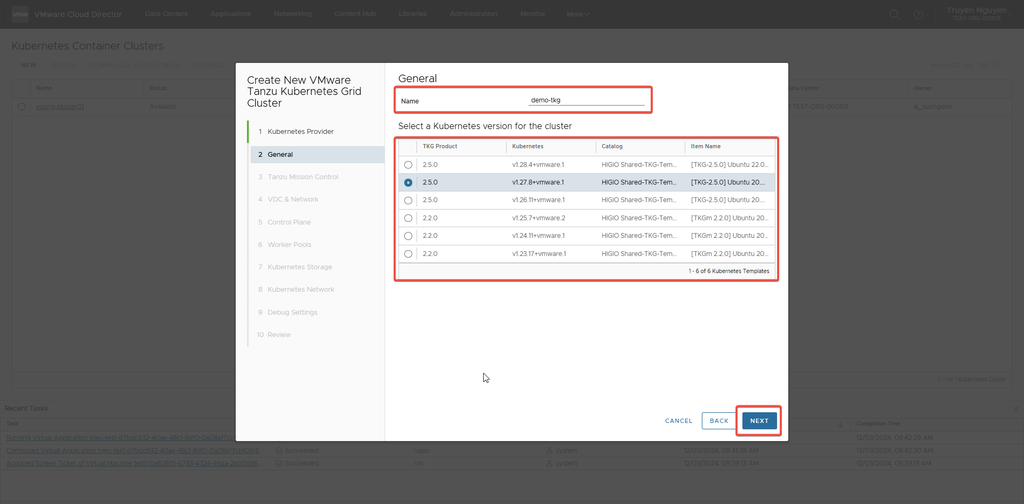

• Nhập tên của Cluster và chọn phiên bản Kubernetes. > NEXT.

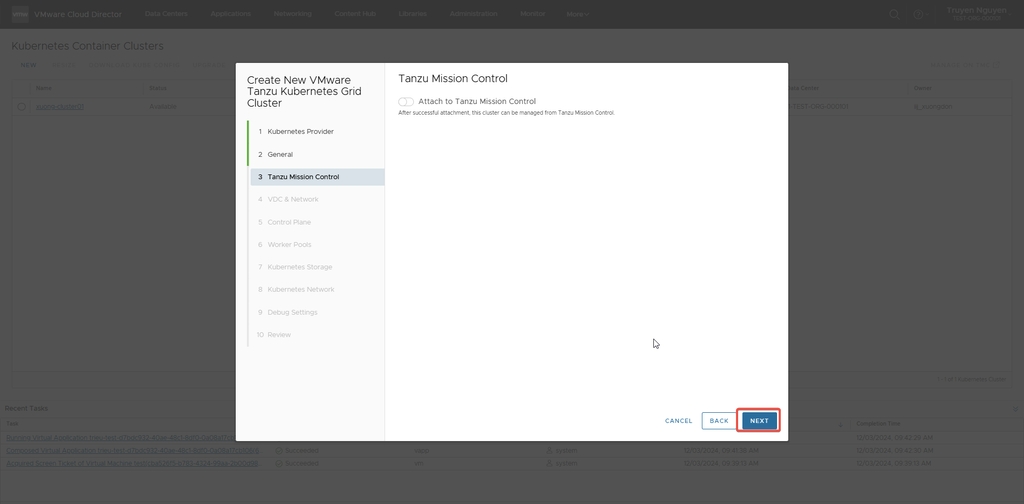

• Chọn NEXT ở bước 3.

Lưu ý: Hiện tại, tính năng liên kết các Cluster với Tanzu Mission Control không được hỗ trợ.

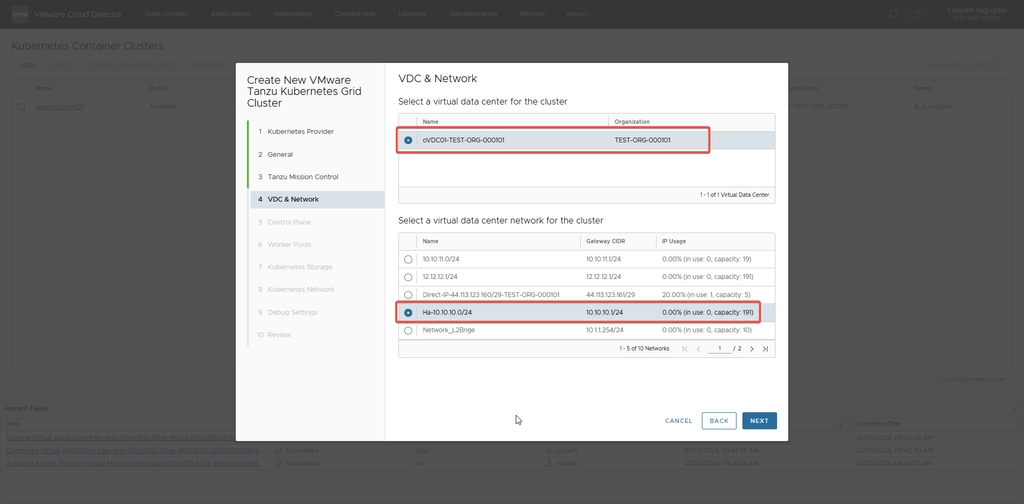

• Chọn oVDC và Network cho các node, sau đó nhấn NEXT

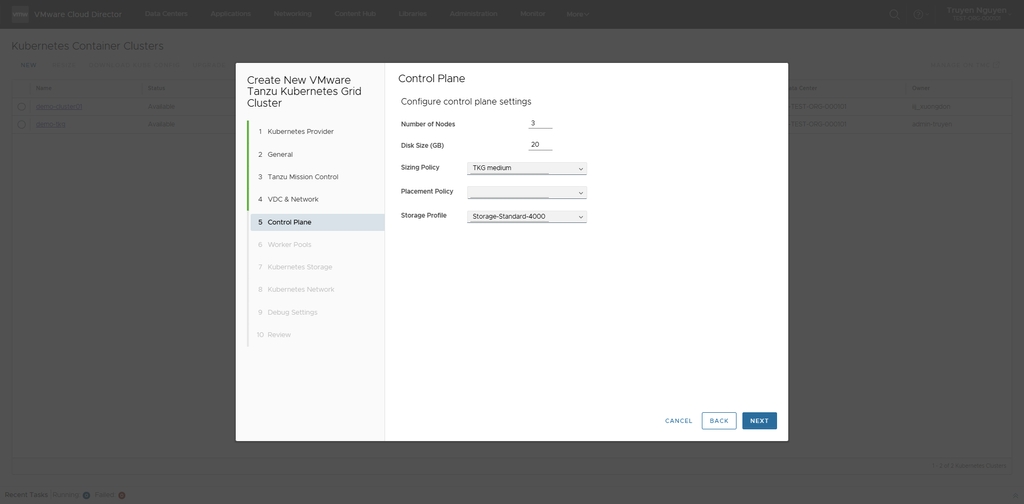

• Trong cửa sổ Control Plane, chọn số lượng node và dung lượng đĩa và tùy chọn (optional) Chọn sizing policy, placement policy và storage profile sau đó nhấn NEXT.

Các trường cài đặt	Mô tả
Số lượng Nodes	Non-HA: 1 HA: 3
Dung lượng đĩa (GB)	Tối thiểu là 20 GB
Sizing Policy	TKG medium: Nếu số lượng của Worker node nhỏ hơn hoặc bằng 10 nodes. TKG large​: NNếu số lượng của Worker node lớn hơn 10 nodes.
Placement Policy	Để trống, chúng tôi không áp dụng placement policy cho HI GIO Kubernetes cluster.
Storage Policy	Chọn một storage policy có sẵn.

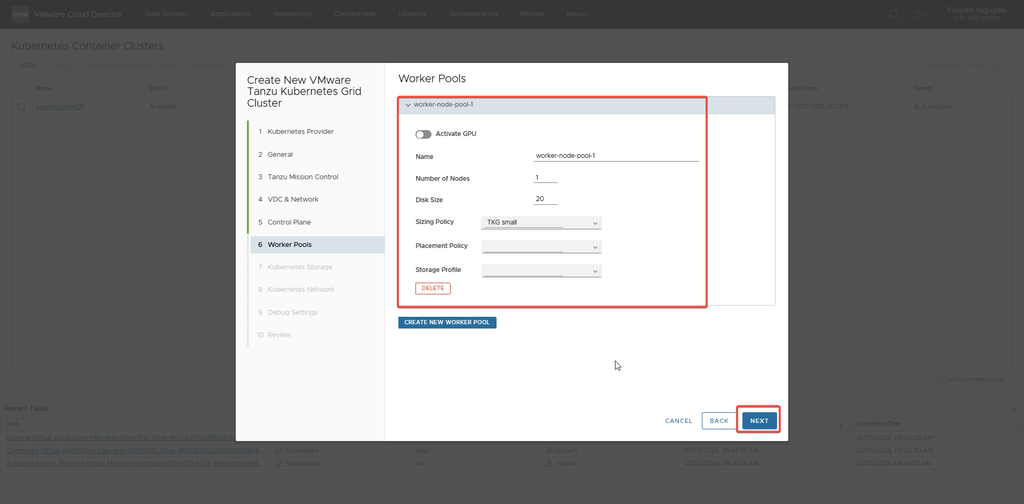

• Cấu hình cài đặt Worker Pools và nhấn NEXT.

Trường	Mô tả
Name	Nhập tên Worker Pool.
Number of Nodes	Nhập số lượng node cho Worker Pool.
Disk Size (GB)	Dung lượng tối thiểu là 20 GB.
Sizing Policy	TKG small: Small VM sizing policy for a Kubernetes cluster node (2 CPU, 4GB memory) TKG medium: Medium VM sizing policy for a Kubernetes cluster node (2 CPU, 8GB memory) TKG large​: Large VM sizing policy for a Kubernetes cluster node (4 CPU, 16GB memory) TKG extra-large: Extra-large VM sizing policy for a Kubernetes cluster node (8 CPU, 32GB memory)
Placement Policy	Để trống. HI GIO không áp dụng placement policy cho HI GIO Kubernetes cluster.
Storage Policy	Chọn storage policy sẵn có

(Tùy chọn): Nếu cần thêm Worker Node Pool, nhấn Add New Worker Node Pool và cấu hình các trường tương tự.

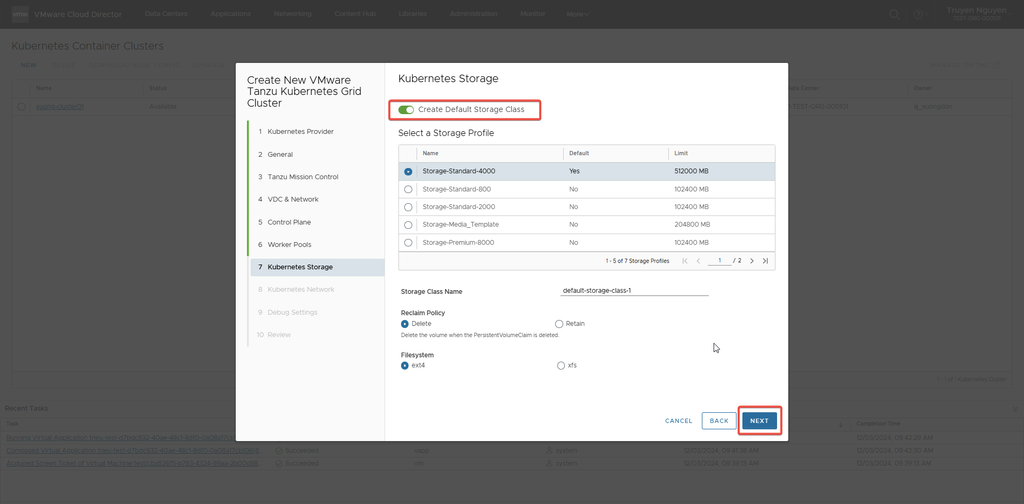

• Cấu hình Storage Class > NEXT

Trường	Mô tả
Select a Storage Profile	Chọn một Storage Profile có sẵn.
Storage Class Name	Tên của Storage Class. Tên phải tuân thủ các quy định sau: Tối đa 63 ký tự. Chỉ chứa ký tự thường, số hoặc dấu gạch ngang (-). Bắt đầu bằng ký tự chữ cái. Kết thúc bằng ký tự chữ hoặc số.
Reclaim Policy	Delete policy: Xóa PersistentVolume khi PersistentVolumeClaim bị xóa. Retain policy: Giữ PersistentVolume khi PersistentVolumeClaim bị xóa (cần reclaim thủ công)..
Filesystem	xfs ext4: Đây là filesystem mặc định được sử dụng cho storage class.

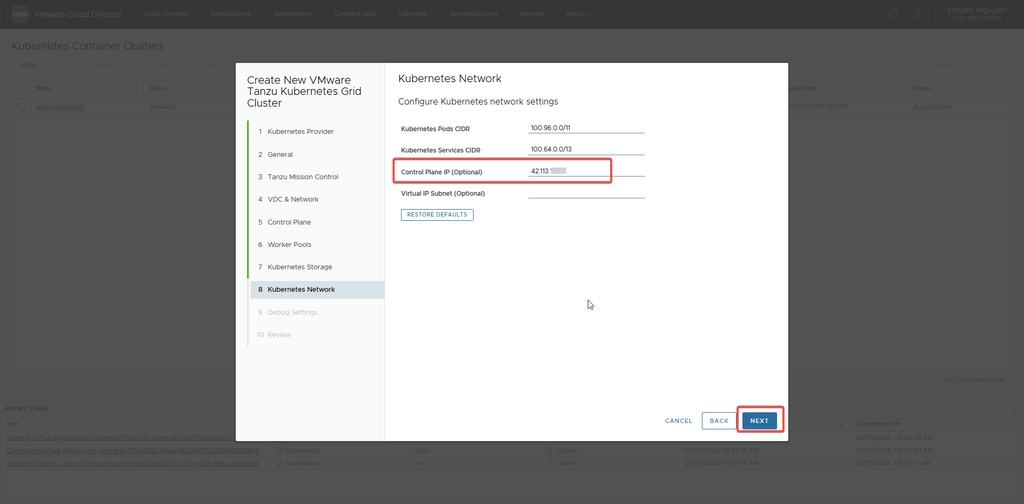

• Cấu hình Kubernetes Network > NEXT

Tùy chọn	Mô tả
Pods CIDR	Phạm vi địa chỉ IP sử dụng cho Pods. Mặc định: 100.96.0.0/11 (kích thước tối thiểu: /24).
Services CIDR	Phạm vi địa chỉ IP sử dụng cho Services. Mặc định: 100.64.0.0/13..
Control Plane IP	Bạn có thể chỉ định địa chỉ IP của chính mình làm control plane endpoint. Nhập địa chỉ IP Public khả dụng từ Gateway hoặc địa chỉ IP nội bộ từ subnet khác.
Virtual IP Subnet	Bạn có thể chỉ định CIDR subnet mà từ đó một địa chỉ IP không sử dụng được chỉ định làm Control Plane Endpoint. Subnet phải đại diện cho một tập hợp các địa chỉ trong gateway. CIDR tương tự cũng được truyền bá dưới dạng CIDR subnet cho các ingress services trong cluster

Bạn nên nhập một Public IP có sẵn vào Control Plane IP

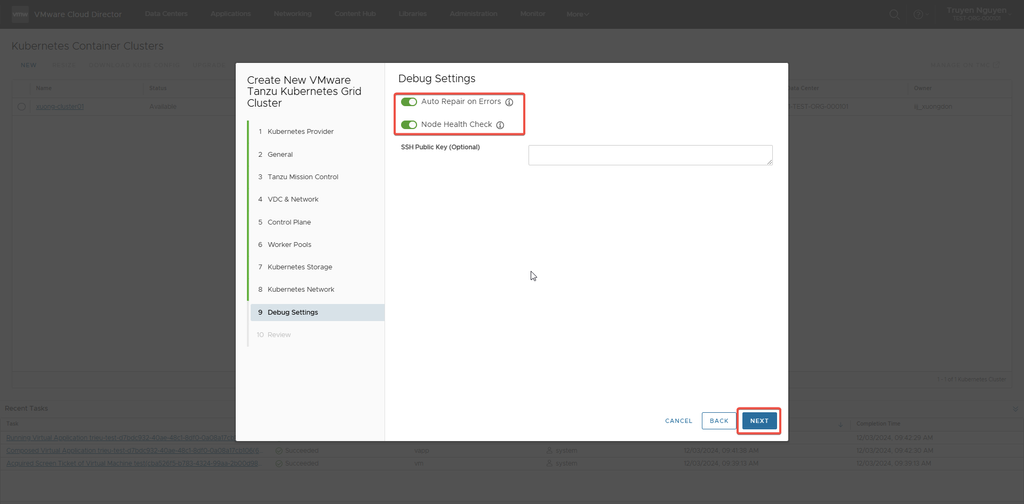

• Bật Auto Repair on Errors and Node Health Check > NEXT

Auto Repair on Errors: Nếu lỗi xảy ra trước khi Cluster khả dụng,CSE Server sẽ cố gắng tự động sửa lỗi.

Node Health Check: Các node không ổn định sẽ được xử lý theo điều kiện và quy tắc khắc phục lỗi.

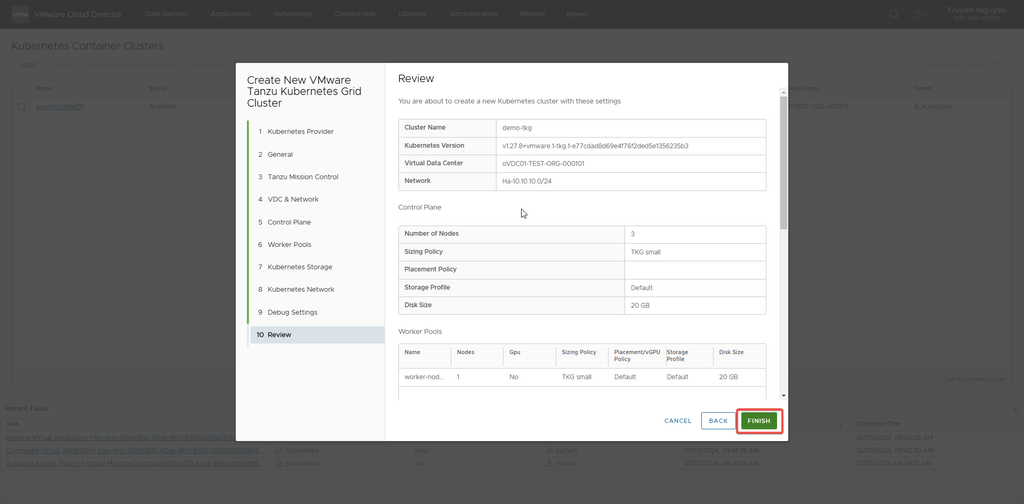

• Kiểm tra lại toàn bộ thông tin Cluster và nhấn FINISH để tạo Cluster.

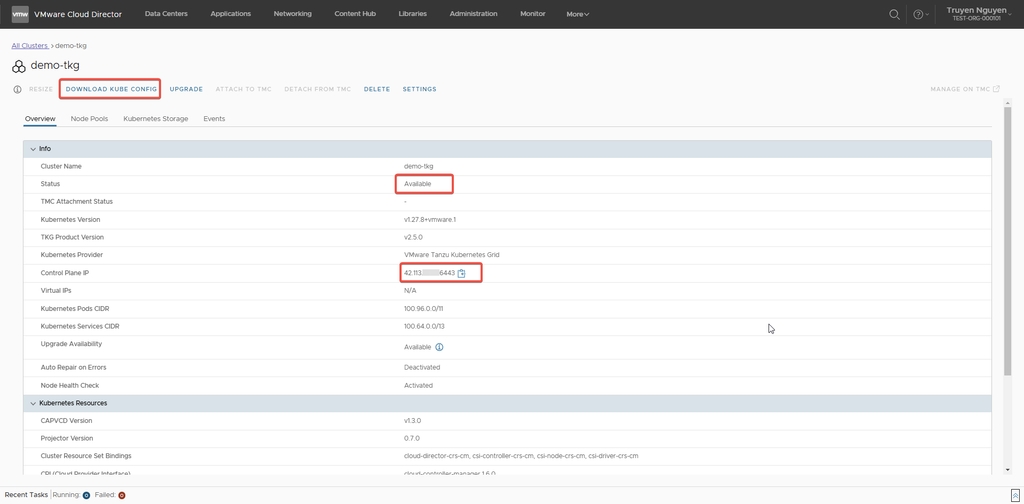

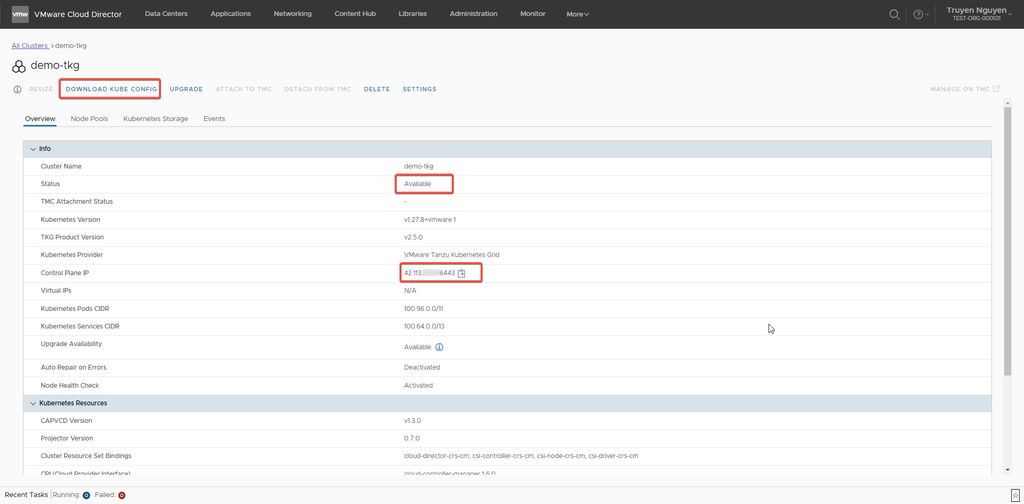

Bước 3: Chờ trạng thái Cluster chuyển thành Available sau đó nhấn DOWNLOAD KUBE CONFIG để tải file kubeconfig.

Vui lòng cấu hình VPC firewall để cho phép truy cập Control Plane IP qua cổng 6443.
